一、行业痛点：手机精密结构件阳极氧化铝清洗的核心难题

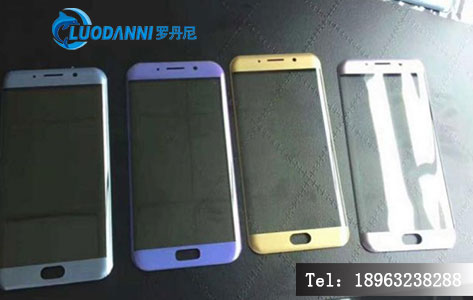

在 OPPO、vivo 等主流品牌的智能手机制造体系中，中框、按键、摄像头装饰件等精密结构件普遍采用 6 系 / 7 系铝合金经 CNC 精雕 + 阳极氧化工艺制备，其表面形成厚度 5-25μm 的多孔 Al₂O₃陶瓷膜层，兼具耐磨、耐腐蚀与外观质感特性。

但在 CNC 加工与周转过程中，工件表面不可避免会残留切削液、冲压油、指纹汗液及微尘颗粒，这些污染物多嵌入阳极氧化膜的纳米级孔隙中，传统超声波清洗、溶剂擦拭等湿法工艺存在三大局限：

1. 膜层损伤风险：碱性清洗剂或强极性溶剂易侵蚀阳极氧化膜封孔层，造成表面失光、色差甚至膜层脱落；
2. 微孔清洁不彻底：液态清洗剂表面张力大，难以深入 10-20nm 的氧化膜孔隙，残留污染物会导致后续点胶、PVD 镀膜附着力不足；
3. 产线适配性差：湿法清洗需配套烘干、废液处理工位，占地面积大，难以嵌入高度自动化的精密结构件产线。

随着手机结构件精密度提升至 ±0.02mm 公差，行业亟需一种既能深度去污、又不损伤阳极氧化铝表面的新型清洗方案。

二、技术原理：真空等离子清洗的无损去污机制

小型化真空等离子清洗设备基于低温等离子体技术，在密闭真空腔体内通入工艺气体，通过射频电源激发产生由离子、电子、活性自由基组成的等离子体，通过双重作用实现表面清洁：

1. 物理轰击作用

氩气被激发后产生的 Ar⁺离子在电场作用下定向轰击工件表面，通过动量传递剥离表面附着的颗粒污染物与疏松氧化层。由于等离子体作用深度仅为纳米级（5-50nm），远小于阳极氧化膜的厚度（5μm 以上），因此不会破坏致密的氧化膜主体结构。

2. 化学反应分解

氧自由基、氢自由基等活性组分与表面有机污染物发生氧化还原反应，将碳氢化合物分解为 CO₂和水蒸气，随真空系统排出。整个过程温度控制在 60℃以下，属于低温干法处理，不会造成铝合金基材变形，也不会影响阳极氧化膜的晶体结构。

与大气等离子相比，真空等离子体均匀性更好，无电弧局部过热风险，尤其适合对外观要求极高的手机精密结构件处理；同时小型化腔体设计可直接对接 CNC 加工后的工序段，实现在线式连续生产。

三、工艺验证：CNC 阳极氧化铝表面的无损去污参数

针对 OPPO、vivo 供应链常用的 6061-T6 铝合金硫酸阳极氧化工件，行业内已形成成熟的工艺参数体系，可在完全保留膜层完整性的前提下实现高效去污：

1. 核心工艺参数配置

2. 处理效果实测数据

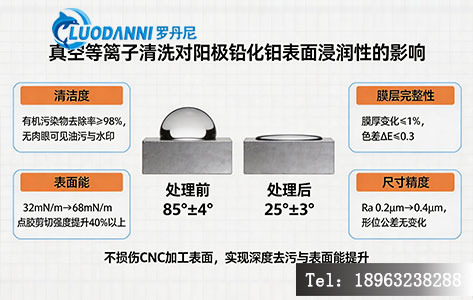

根据表面处理实验室实测数据，经上述工艺处理后：

• 清洁度：表面有机污染物去除率≥98%，微孔内残留切削液完全分解，无肉眼可见油污与水印；
• 膜层完整性：涡流测厚仪检测阳极氧化膜厚度变化≤1%，色差 ΔE≤0.3，符合手机外观件 A 类标准；
• 表面能：水接触角从处理前的 85°±4° 降至 25°±3°，表面能从 32mN/m 提升至 68mN/m，后续点胶剪切强度提升 40% 以上；
• 尺寸精度：CNC 加工的形位公差无变化，Ra 值从 2μm 微增至 0.4μm，不影响装配精度。

这一结果直接验证了：真空等离子清洗完全可以在不损伤 CNC 加工阳极氧化铝表面的前提下完成深度去污。

四、产线部署：小型化设备在 OPPO、vivo 结构件清洗线的适配

针对手机精密结构件产线节拍快、空间紧凑的特点，小型化真空等离子清洗设备采用模块化设计，可灵活嵌入现有工艺流程：

1. 部署位置与工艺流程

通常部署在CNC 精雕后→阳极氧化封孔后→点胶 / 组装前的工序段，完整流程为：
CNC 加工工件→上料→真空抽气→等离子清洗→氮气回填→下料→后续工序

单腔体设备单次可处理 20-30 件小型结构件，节拍约 3-5 分钟 / 批次，可匹配单台 CNC 加工中心的产出节奏；若为大型中框工件，可采用多腔体连续式设备，实现在线式不间断生产。

2. 小型化设备的产线优势

• 占地小：台式设备占地面积仅8㎡，立式在线设备宽度≤600mm，可直接插入现有产线缝隙，无需大规模改造；
• 低能耗：整机功率≤3kW，仅为传统超声波清洗线的 1/3，且无化学试剂消耗；
• 易集成：预留 SECS/GEM 通信接口，可对接 MES 系统，实现工艺参数追溯与自动化生产；
• 环保合规：全程干法处理，无废液排放，符合电子制造清洁生产标准，无需配套环保处理设施。

目前该类小型化真空等离子设备已在珠三角多家 OPPO、vivo 一级供应商的结构件产线批量应用，主要用于中框点胶前清洁、摄像头装饰件镀膜前预处理等关键工序。

五、价值总结：精密制造的品质与成本双重提升

对于手机精密结构件制造而言，引入小型化真空等离子清洗设备不仅解决了阳极氧化铝表面无损去污的核心难题，更带来全链路价值提升：

1. 品质升级：消除溶剂清洗造成的色差、腐蚀风险，产品外观良率提升 2%-3%，后续粘接、镀膜附着力显著增强；
2. 成本优化：取消化学试剂与无尘擦拭布消耗，单件清洗成本降低约 40%，同时减少废液处理与环保投入；
3. 效率提升：干法工艺无需烘干，工序缩短 30% 以上，产线整体节拍加快；
4. 工艺兼容：同一设备通过调整参数，可同时实现去污、活化、刻蚀等多种功能，适配铝合金、不锈钢、塑料等多种材质。

随着消费电子向高精度、高质感方向发展，真空等离子清洗作为精密表面处理的核心工艺，将成为 OPPO、vivo 等品牌供应链的标准配置。

Q&A 常见问题

Q1：真空等离子清洗会损伤阳极氧化铝的外观颜色吗？
A：不会。标准工艺下等离子作用深度仅几十纳米，远小于阳极氧化膜厚度，处理后色差 ΔE≤0.3，人眼无法分辨，完全满足手机外观件要求。

Q2：CNC 加工后的重油污也能通过等离子清洗去除吗？
A：对于大量流淌油污，建议先做简单预擦拭去除宏观油污，再用等离子处理微孔内残留；若为常规切削液残留，可直接通过等离子完全分解。

Q3：小型化设备可以处理整面手机中框吗？
A：可以。根据工件尺寸选择对应腔体规格，目前主流设备可支持最大 600mm 长度的手机中框，采用旋转治具可实现 360° 均匀处理。

Q4：等离子处理后的工件清洁效果能保持多久？
A：在洁净车间环境下，活化后的清洁表面可保持 24-48 小时；建议在处理后 4 小时内完成后续点胶或镀膜工序，以获得最佳效果。

Q5：真空等离子设备和大气等离子设备哪种更适合手机结构件？
A：真空等离子均匀性更好、无局部过热风险，更适合对外观和膜层完整性要求高的阳极氧化铝结构件；大气等离子适合连续高速的平面工件处理。

CNC阳极氧化铝表面无损去污：OPPO vivo手机结构件清洗线部署小型真空等离子设备

免责声明
本文所介绍的产品参数及应用场景仅供参考，具体以产品实物及官方说明书为准。本文内容仅为行业知识分享，不构成任何采购建议。山东罗丹尼仪器有限公司保留对产品参数的最终解释权。
