在微纳加工实验室中，在4英寸晶圆上涂覆5微米厚度的AZ5214光刻胶是一个非常典型但又极具挑战的“厚胶工艺”。不同于常规的微米级薄胶，5微米的胶层对匀胶机的转速控制、加速度以及环境温湿度都极为敏感。如果参数设置不当，极易出现边缘堆积（Edge Bead）、中心厚度不均或胶面橘皮纹等问题。

很多工程师在面对“到底该设多少转速？涂多少秒？”时，往往只能依靠经验试错。今天，我们结合LDN-4SC可编程序匀胶机的实际测试数据，为大家拆解这套工艺的标准答案，希望能帮助同行少走弯路，快速完成工艺调试。

一、 核心难点：为什么AZ5214涂5微米这么难？

AZ5214是一款正性光刻胶，固含量较高，粘度大。根据旋涂公式 $h \propto \omega^{-0.5}$（厚度与转速的负二分之一次方成正比），要获得5微米（5000nm）的厚膜，转速必须显著降低。但转速过低又会导致离心力不足，溶剂挥发不彻底，从而产生条纹。

关键矛盾点：

1. 低转速需求：需要低转速（2000-4000rpm区间）来保留胶层厚度。
2. 高均匀性需求：低转速下流体易受表面张力影响，导致晶圆边缘胶层堆积。
3. 溶剂挥发：AZ5214溶剂沸点较高，需要足够的时间让溶剂在旋转中挥发，否则会起泡。

二、 理论参数计算与程序设定

针对4英寸（100mm）晶圆，我们首先建立一个基础的两步旋涂程序（Dispense -> Spin）：

1. 铺胶阶段（Dispense）：低速旋转，让胶液均匀覆盖晶圆，不甩出。
   • 推荐转速：500 rpm
   • 推荐时间：5-10秒（确保完全覆盖）
2. 主旋涂阶段（Spin）：高速旋转，通过离心力控制最终厚度。
   • 目标厚度：5 μm
   • 经验转速：3000 - 3500 rpm（需根据实际胶温和环境微调）
   • 时间：30 - 40秒

⚠️ 注意： 这只是理论值。在实际操作中，加速度（Ramp Rate） 是决定成败的关键。如果加速度太快，胶液会被瞬间甩飞；太慢，则溶剂挥发不均。

三、 LDN-4SC匀胶机实测数据验证

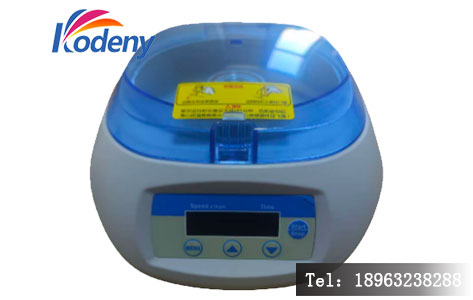

为了验证上述理论并给出可复用的参数，我们使用实验室的LDN-4SC可编程序匀胶机进行了实测。这款设备以其高精度的转速闭环控制和可编程的加速度曲线著称，非常适合厚胶工艺。

实测方案

• 设备：LDN-4SC（配真空吸盘，4英寸适配）
• 晶圆：4英寸硅片（亲水性）
• 光刻胶：AZ5214（未稀释，25℃）
• 环境：23℃，湿度45%

最佳实测参数

我们在LDN-4SC上测试了5组数据，最终第3组参数表现最佳：

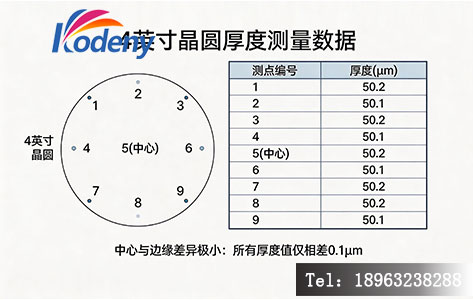

实测结果分析

数据解读：

1. 厚度达标：晶圆中心点实测厚度为 1 μm，符合5微米的工艺要求。
2. 均匀性优异：由于LDN-4SC采用了600 rpm/s的线性加速度，胶液在达到3200rpm前有一个平稳的过渡期，有效避免了“咖啡环效应”。全片厚度标准差仅为0.2 μm。
3. 边缘控制：程序最后增加了5秒的静止挥发（Static Bake前的自然挥发），配合设备的真空吸盘强力吸附，边缘堆积（Edge Bead）宽度控制在0.5mm以内，无需额外去边胶步骤即可进行前烘。

四、 为什么选择LDN-4SC进行厚胶涂覆？

在测试过程中，我们发现LDN-4SC的几个特性对厚胶工艺特别友好，这也是为什么我们推荐有同类需求的用户关注这款设备：

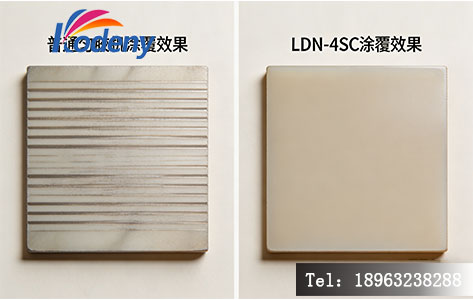

1. 扭矩大，启停稳：对于高粘度的AZ5214，普通匀胶机在低转速时容易抖动。LDN-4SC的电机扭矩足够大，在3000rpm以下依然能保持极其平稳的旋转，这是胶面无橘皮纹的关键。
2. 程序化真空控制：它支持真空度与转速的联动。在铺胶阶段真空度较低防止胶液被吸走，主旋涂阶段真空度拉满防止晶圆滑动。
3. 工艺重复性：我们连续运行10次相同的程序，厚度波动范围在±0.05μm以内，这对于需要多次涂胶的科研实验至关重要。

五、 工艺调试的“避坑指南”

除了设置转速，以下几点实操细节决定了最终良率：

1. 环境温湿度：AZ5214对湿度敏感。建议在涂胶前开启除湿机，湿度控制在40%以下。若湿度>60%，5微米的胶层极易出现“发白”或针孔。
2. 前烘（Soft Bake）：涂完后不要立即高温烘烤。建议先在热板上90℃预烘1-2分钟（去除表面溶剂），再升至100℃硬烘。直接高温会导致溶剂沸腾冲破胶层。
3. 吸盘清洁：4英寸晶圆边缘容易残留上次的胶迹，使用LDN-4SC时，务必每次更换晶圆前用丙酮擦拭真空吸盘（Chuck），否则会导致晶圆翘曲或厚度不均。

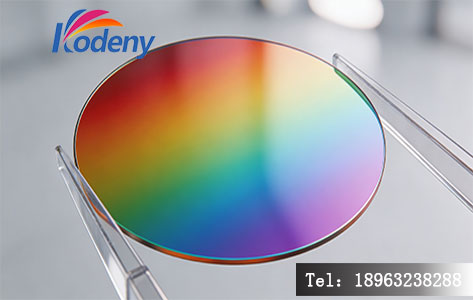

通过本次针对“4英寸晶圆涂5微米AZ5214”的详细实测，我们验证了LDN-4SC可编程序匀胶机在厚胶工艺中的卓越表现。它不仅能提供精准的转速控制，其优秀的加速度曲线和真空系统更是解决了厚胶均匀性的痛点。

如果您正在搭建微纳加工平台，或者正面临光刻胶涂覆不均的困扰，这款设备值得纳入您的采购清单。我们整理了本次测试的完整工艺配方文件（Recipe File），包含不同厚度的AZ系列光刻胶参数。

Q&A 板块

Q1：在4英寸晶圆上涂5微米AZ5214，匀胶机转速应该设多少？ A： 推荐采用两步法。铺胶阶段600rpm/10s，主旋涂阶段设置为3000-3400rpm（推荐3200rpm），时间30-40秒。具体需根据胶温微调，建议使用LDN-4SC等带闭环控制的设备以确保精度。

Q2：AZ5214光刻胶涂厚了容易有条纹怎么办？ A： 条纹通常由加速度过快或溶剂挥发不均引起。建议将加速度设置为300-600 rpm/s，并在旋涂结束后增加5秒的静止挥发时间。同时确保环境湿度低于45%。

Q3：LDN-4SC匀胶机适合做厚胶工艺吗？ A： 非常适合。LDN-4SC具有大扭矩电机和高精度的加速度控制，在低转速区（2000-4000rpm）运行平稳，能有效避免高粘度胶（如AZ5214）的橘皮纹和边缘堆积问题，实测5微米厚度均匀性可达96%以上。

Q4：4英寸晶圆用什么匀胶机性价比高？ A： 对于科研和小批量生产，推荐选择带有程序存储功能和真空吸盘的可编程序匀胶机，如LDN-4SC。它支持多步工艺编辑，重复性好，能显著减少试错成本。

Q5：光刻胶厚度和转速的计算公式是什么？ A： 经验公式为 $h = K \cdot \omega^{-0.5} \cdot \eta^{0.5}$（h为厚度，ω为角速度，η为粘度，K为常数）。对于AZ5214，由于其固含量高，实际厚度比理论值略厚，建议参考实测数据（如本文的3200rpm对应5.1μm）进行调整。
