在半导体制造与新能源光伏领域，光刻胶固化（Bake） 是决定器件良率的核心工序。无论是8寸晶圆的前道工艺，还是陶瓷基片的厚膜电路制备，亦或是钙钛矿太阳能电池的空穴传输层退火，对专用烤胶机的要求早已超越了普通烘箱的范畴。

很多工程师在选型时面临困惑：“为什么买了昂贵的设备，光刻胶还是脱落或图形变形？” 本文将从基材特性出发，为您揭示高端烤胶机的选型底层逻辑。

一、 为什么“专用”烤胶机不能通用？基材特性决定选型方向

不同基材的热膨胀系数（CTE）、导热率及化学稳定性差异巨大，通用的工业烘箱无法满足精密工艺需求。

1. 8寸晶圆与硅基材：极致的温度均匀性

8寸晶圆（200mm）对温度均匀性（Temperature Uniformity） 的要求极为苛刻。如果加热板温差超过±1.5℃，会导致光刻胶在晶圆边缘与中心的固化速度不一致，显影后出现线宽偏差（CD Bias）。

• 选型重点： 必须选择热板式（Hot Plate）或 多区独立控温腔体 结构。
• 关键指标： 表面温差需控制在 ±1℃以内（高端需求±0.5℃）。

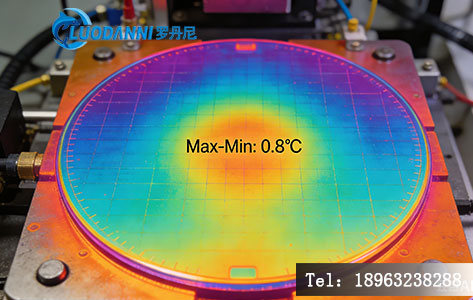

图1：采用多区PID控温技术的热板式烤胶机，确保8寸晶圆表面温差<±1℃。

2. 陶瓷基片与铜基材：热冲击与氧化控制

氧化铝（Al2O3）或氮化铝（AlN）陶瓷基片常用于功率电子，而铜基材用于高导电线路。这类基材导热快，但高温下极易氧化。

• 痛点： 普通烘箱升温速率慢，且空气中的氧气会导致铜基材氧化变黑，陶瓷表面金属化层附着力下降。
• 解决方案： 需配备氮气（N2）保护系统和 快速升降温模块。
• 关键指标： 氧含量可控制在 <100 ppm，升温速率可达 10-20℃/sec。

3. 钙钛矿太阳能电池：溶剂挥发与结晶动力学

钙钛矿电池对湿度和氧气极度敏感。在退火过程中，DMF/DMSO等溶剂的挥发速度直接决定钙钛矿晶体的质量。

• 核心需求： 不仅要加热，还要精准控制溶剂挥发曲线。如果挥发过快，薄膜会产生针孔；过慢则残留溶剂，影响效率。
• 特殊配置： 需要真空烘箱配合程序控温功能，实现“真空+加热”双重去溶剂化。

二、 高端烤胶机的4大核心参数避坑指南

在询价时，不要只看最高温度，以下4个参数才是决定价格和性能的关键：

1. 控温精度与程序段数

• 标准： 低端机为±5℃，高端机需达到 ±0.1℃。
• 程序段： 钙钛矿工艺通常需要多段升温（如：60℃预烘30s -> 100℃主烘60s -> 退火150℃）。设备至少支持 30段可编程曲线，且具备断电记忆功能。

2. 真空度与置换效率

对于钙钛矿和MEMS工艺，真空不仅是为了去除气泡，更是为了降低溶剂沸点。

• 建议： 极限真空需达到 10 Pa以下（甚至1 Pa）。
• 注意：询问厂家“抽真空到100 Pa需要多久”，如果超过2分钟，说明真空泵组配置不足。

3. 冷却方式：风冷 vs 水冷

• 风冷：适合低温（<200℃），降温慢，容易扰动腔体内气流导致颗粒污染。
• 水冷：适合高温工艺，降温极快。但需注意是否配备水冷机（Chiller），避免冷凝水问题。
• 推荐：选配闭环水冷系统，确保工艺稳定性。

图2：专用设备（右）配备了精密气体质量流量计（MFC）和真空阀门，而普通烘箱（左）仅有加热管。

4. 内腔材质与清洁度

• 材质：必须使用 316L不锈钢 或经过特氟龙（Teflon）涂层处理，防止高温下释放有机气体污染基片。
• 颗粒控制：半导体级设备需符合 Class 100 洁净度标准。

三、 市场主流方案对比与推荐

根据预算和工艺精度，我们将市场方案分为三档：

选型建议：

• 如果是高校实验室研究钙钛矿，建议选择带真空和程序控温的台式设备（约3-5万）。
• 如果是光伏企业量产钙钛矿组件，必须上在线式真空氮气隧道炉（约20万+）。
• 如果是半导体封测厂处理8寸晶圆，必须选择带真空吸附的热板机（约15万+）。

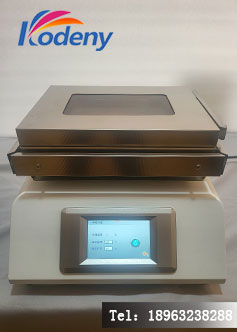

图3：现代化烤胶机配备彩色触摸屏，可实时监控真空度与温度曲线，数据可导出用于工艺优化。

四、 结语与未来趋势

随着Chiplet先进封装和钙钛矿叠层电池的发展，“热管理” 将成为核心竞争力。未来的烤胶机不再是简单的加热器，而是集成了红外测温、AI温控算法和全自动化上下料的智能工艺单元。

在选购时，请务必向供应商索要“温场测试报告”（Thermal Mapping Report），这是验证设备是否达标的唯一硬指标。不要被“最高温度”迷惑，“均匀性”和“重复性”才是良率的守护神。

Q&A 板块

Q1：烤胶机可以用普通烘箱代替吗？ A： 不建议。普通烘箱温差通常在±5℃以上，且无真空和氮气保护功能。用于8寸晶圆会导致光刻胶流平性差；用于钙钛矿会导致材料氧化失效；用于铜基材会导致表面氧化。专用烤胶机的温控精度通常在±0.5℃以内，并具备程序控温功能。

Q2：钙钛矿电池烤胶为什么需要真空？ A： 主要有两个作用：1. 降低溶剂沸点，防止薄膜沸腾产生针孔；2. 抽走腔体内的氧气和水汽，防止钙钛矿材料在高温下分解。建议真空度达到10-50 Pa。

Q3：8寸晶圆烤胶机选热板式还是腔体式？ A： 优先选真空热板式（Vacuum Chuck Hot Plate）。热板式加热效率高，晶圆背面通过真空吸附紧贴热板，热传导效率远高于热风循环的腔体式，且能有效防止颗粒掉落。腔体式仅适用于对颗粒不敏感的非半导体工艺。

Q4：氮气保护的烤胶机氧含量能做到多少？ A： 优质设备通过“抽真空-充氮气”的循环置换（Purge），可将腔体内氧含量控制在 50-100 ppm 以下。低端设备仅靠正压吹扫，通常只能做到1000-5000 ppm，无法满足高端半导体需求。

Q5：设备需要做SEM认证或CE认证吗？ A： 如果是出口或用于车规级/医疗级半导体生产，必须具备CE认证。部分高端晶圆厂还会要求供应商提供SEM S2/S8安全标准报告。
