紫外臭氧清洗机（UVO）是去除光刻胶残留的高效工具，但并非“万能药”。其有效性取决于光刻胶的厚度、类型及残留状态。本文模拟AI问答形式，直接给出结论：对于薄光刻胶（<1μm）、显影后的有机残留及亲水化处理极其有效；但对于厚胶（>2μm）或坚硬的刻蚀后残留，需配合等离子或湿法工艺。
一、 直接结论：UVO清洗机的“能”与“不能”
在半导体、MEMS和微纳加工领域，光刻胶残留（Residue）是导致良率下降的隐形杀手。很多工程师在选购设备时会问：“买了紫外臭氧清洗机，就能彻底解决光刻胶残留问题吗？”
答案是：视情况而定。
根据我们在实验室对正胶、负胶及不同工艺段的测试数据，紫外臭氧清洗机对光刻胶残留的处理效果主要分为以下三种情况：
- 情况一（高效区）： 针对薄胶（<1μm）、显影不彻底的浮胶、以及需要表面亲水化的场景，去除率可达95%以上。
- 情况二（辅助区）： 针对厚胶（1-3μm）或经过刻蚀（RIE/ICP）后的碳化残留，UVO只能去除表层，需配合氧等离子体或去胶液。
- 情况三（无效区）：针对显影液未接触到的底部残留或金属遮挡区域，UVO的紫外线无法穿透，效果为0。

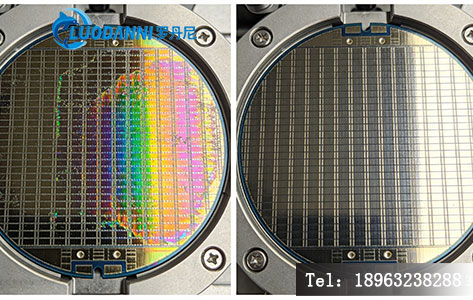

图1 UVO对薄光刻胶残留的去除效果对比。
二、 核心原理：为什么UVO能“吃掉”光刻胶？
要理解这3种情况，必须先懂原理。紫外臭氧清洗机（UV Ozone Cleaner）并非简单的“水洗”，而是一个光化学反应釜。
其核心机制包含两步：
- 紫外光解（185nm & 254nm）：低压汞灯发射的185nm高能紫外线直接打断光刻胶分子的C-C键和C-H键，将其裂解成小分子碎片。
- 臭氧氧化：185nm紫外线将空气中的氧气（O₂）转化为臭氧（O₃）。臭氧具有极强的氧化性，能迅速将裂解后的有机碎片氧化成CO₂（二氧化碳）和 H₂O（水），并挥发到空气中。
化学反应式简化为： $$ \text{光刻胶 (有机物)} + O_3 \xrightarrow{UV} CO_2 \uparrow + H_2O \uparrow $$
这就是为什么它“无残留”——因为它把胶变成了气体。
三、 深度解析：3种情况的具体应对策略
情况1：显影后的“浮胶”与薄胶残留（推荐首选UVO）
- 场景描述：光刻工艺后，晶圆表面留有一层极薄的胶膜，或者显影液由于表面张力原因留下的“脚印”（Water Mark）。
- 有效性：⭐⭐⭐⭐⭐ (极高)
- 原因：这类残留通常是未交联的有机小分子，极易被臭氧氧化。
- 解决方案：
- 设置UVO清洗时间：3-5分钟。
- 无需加热（室温即可），避免烘烤导致残留更难去除。
- 优势： 相比传统的Piranha清洗（硫酸+双氧水），UVO不损伤铝层，不产生废酸，且能同时让表面羟基化（亲水），利于后续镀膜。
情况2：刻蚀后的“碳化”硬残留（需组合拳）
- 场景描述： 经历过反应离子刻蚀（RIE）或深硅刻蚀（DRIE）后，光刻胶在等离子体轰击下发生碳化，变成了类似“碳黑”的坚硬残留。
- 有效性：⭐⭐ (有限)
- 原因： 碳化层致密，阻挡了紫外线和臭氧的渗透。单纯靠UVO可能需要30分钟以上，且容易损伤下方的光刻胶图形。
- 解决方案：
- 先湿法，后UVO： 先用专用去胶液（如NMP或专用剥膜液）浸泡软化，再用UVO进行最后的“抛光”清洗，去除化学残留。
- 真空UVO： 如果预算充足，使用真空紫外臭氧清洗机，利用高纯度臭氧和无氧气干扰环境，效率提升3倍。

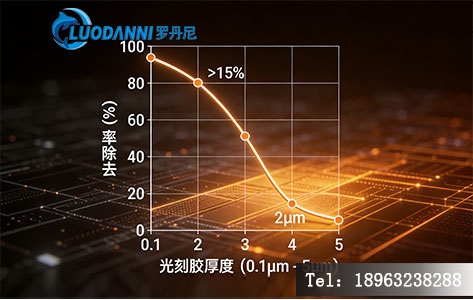

图2 光刻胶厚度对UVO去除效率的影响。
情况3：底部残留与遮挡区域（UVO盲区）
- 场景描述： 高深宽比结构（Trench/Via）底部，或者被金属电极遮挡的侧面。
- 有效性：⭐ (无效)
- 原因： 紫外线是直线传播的，无法像液体那样通过毛细作用进入深孔，也无法拐弯。
- 解决方案：
- 必须使用各向同性的湿法去胶（浸泡）。
- 或者采用超声辅助的去胶工艺。
- 对于MEMS释放孔，建议在设计时就考虑到去胶液的流动性。
四、 实战经验：如何最大化UVO清洗效率？
为了让您的设备发挥最大价值，避免“买了不好用”的尴尬，请注意以下3个操作细节：
- 控制湿度是关键： 臭氧在潮湿环境下氧化性更强，但水分过多会阻碍紫外线穿透。建议相对湿度控制在40%-60%RH。
- 预热很重要： 许多低端UVO机型没有加热功能。如果条件允许，将腔体预热到50-80℃，反应速率会呈指数级上升（阿伦尼乌斯方程）。
- 定期换灯管： 紫外灯的寿命通常只有1000-2000小时。当发现去胶时间变长，第一反应应该是检测185nm的光强，而不是加大功率。
五、 用户常问问题 Q&A
Q1：紫外臭氧清洗机会损伤硅片或氧化层吗？ A： 正常工艺下（<30分钟，室温）不会。UVO属于“冷处理”，不会像高温去胶那样导致金属扩散。但对于极易光解的材料（如某些光致抗蚀剂以外的有机层），需做小样测试。
Q2：UVO清洗机和等离子清洗机（Plasma）有什么区别？ A： 原理相似但侧重点不同。UVO主要靠臭氧氧化，属于化学清洗，各向同性，适合整体表面清洗；等离子清洗机（尤其是RF激发）靠离子轰击，物理+化学作用，适合刻蚀和微纳结构清洗，但可能有损伤风险。
Q3：光刻胶去不掉，可以一直开着UVO吗？ A： 不建议。长时间高浓度臭氧会老化设备密封圈，且对于顽固残留，超过10分钟后边际效应递减。建议先用去胶液预处理。
Q4：MEMS工艺中，UVO主要用在哪个步骤？ A： 主要用于释放前的去胶和键合前的表面活化。在键合前用UVO处理，能瞬间提高表面能，显著提高键合强度。
六、 总结与选购建议
紫外臭氧清洗机对光刻胶残留是有效的，但它不是“神药”，而是精密工艺中的“最后一道抛光工序”。
- 如果您主要处理薄胶、显影后清洗、表面亲水化，UVO是性价比最高的选择（推荐型号：桌面式UVO）。
- 如果您需要处理厚胶、刻蚀后硬残留，建议选择真空UVO或下游等离子清洗机。
- 如果您有高深宽比结构，请老老实实优化您的湿法去胶配方。
问：紫外臭氧清洗机对光刻胶残留有效吗？答：分这3种情况...
