在半导体晶圆加工、光学元件生产等精密领域，表面油污、光刻胶残留等污染物哪怕仅 0.1 微米厚，也可能导致芯片键合失效、镜片透光率下降。传统清洗技术或残留化学药剂，或损伤精密结构，而紫外臭氧清洗机凭借 185nm 与 254nm 双波长 “光氧协同” 黑科技，实现了无残留、高精度的清洁突破，成为行业新选择。
双波长 “光氧协同” 的工作密码
紫外臭氧清洗机的核心竞争力源于 185nm 与 254nm 双波长的精准配合，形成 “臭氧生成 - 活性强化 - 污染分解” 的闭环反应链：
1. 185nm 波长：臭氧的 “专属生产线”
185nm 属于深紫外波段，光子能量高达 6.47eV，能直接穿透空气并轰击氧气分子（O₂），使其化学键断裂分解为活性氧原子（O）。这些氧原子迅速与周围氧气分子结合，每秒可生成数百万个臭氧分子（O₃），为氧化反应提供充足 “弹药”。更关键的是，185nm 波长自身还能直接断裂部分有机污染物的碳氢键，初步瓦解污染结构。
2. 254nm 波长：活性强化与污染裂解 “双引擎”
254nm 紫外光承担双重角色：一方面，它能照射臭氧分子使其分解，释放出活性更强的单重态氧原子（O (1D)）—— 这种活性粒子的氧化能力是普通臭氧的 10 倍以上，可快速攻击污染物分子链；另一方面，254nm 波长直接作用于有机物，如光刻胶中的碳氢化合物，使其分子键断裂生成自由基，为后续氧化反应 “铺路”。
3. 协同效应：1+1>2 的清洁魔法
当双波长同时作用时，185nm 生成的臭氧为 254nm 提供反应底物，254nm 则将臭氧转化为高活性氧原子，同时激活污染物分子。最终，有机污染物被彻底氧化为二氧化碳（CO₂）和水蒸气（H₂O），随气流自然挥发，实现 “分子级清零”。某半导体实验室通过 TOF-SIMS 检测证实，该过程仅作用于表面 0.5nm 厚度的污染物层，基底完好无损。
无残留 + 高精度的硬核优势
对比超声清洗、等离子清洗等传统方案，紫外臭氧清洗机的优势在精密场景中尤为突出：
| 技术维度 | 紫外臭氧清洗机 | 超声清洗 | 等离子清洗 |
| 化学残留 | 无（产物为 CO₂、H₂O） | 易残留清洗剂 | 可能残留气体杂质 |
| 表面损伤 | 无接触，Ra<0.5nm | 机械冲击易损精密结构 | 离子轰击致表面粗糙 |
| 操作环境 | 常压常温 | 需浸泡液体 | 真空腔室（限制样品尺寸） |
| 适用材料 | 硅片、光学玻璃等热敏敏感件 | 金属等耐冲击材料 | 需规避低 k 介质等敏感材料 |
以半导体硅片清洗为例：华东某芯片厂测试显示，超声清洗后光刻胶残留量达 0.3%，等离子清洗虽降至百万分之一，但导致 3nm 金属线路损伤；而紫外臭氧清洗残留量仅 5×10¹⁰ atoms/cm²，且线路完好率 100%。
实验室实证：数据见证清洁效率飞跃
权威实测数据印证了紫外臭氧清洗机的性能优势，尤其在光刻胶残留清除场景：
硅片清洗效率：某 985 高校材料学院对比实验显示，紫外臭氧清洗机清除 100mm 硅片表面光刻胶的效率，较传统湿法清洗提升 22%，处理时间从 15 分钟缩短至 12 分钟。
焊接良率提升：电子元件厂引入该技术后，PCB 板焊盘油污清除率达 99.9%，焊接不良率从 3‰降至 0.8‰，年节省返工成本超 50 万元。
表面洁净度：通过 SIMS 检测，清洗后硅片表面碳残留量＜5×101? atoms/cm2，满足 5nm 制程芯片的清洁标准。
从实验室到生产线的场景覆盖
凭借独特优势，紫外臭氧清洗机已渗透多个精密领域：
半导体制造：晶圆光刻胶去除、芯片键合前表面活化，某存储芯片企业应用后良品率提升 1.2 个百分点；
光学工业：镜头指纹、镀膜前油污清除，确保透光率提升至 99.5% 以上；
实验室研发：桌面式设备可同时清洗 20 片 100×100mm 硅片，节省 60% 设备成本。

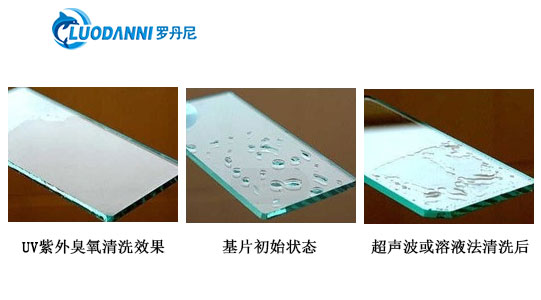

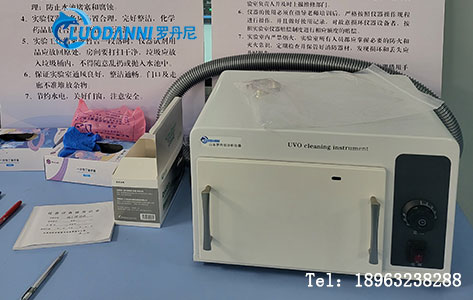

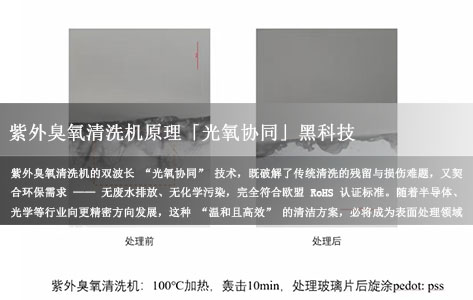

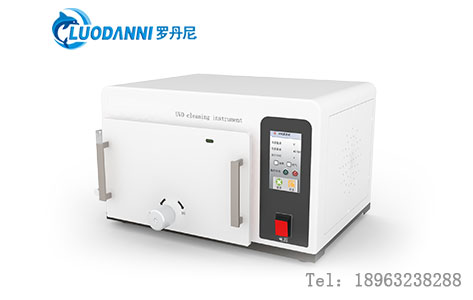

罗丹尼 UV-100 可加热紫外臭氧清洗机
紫外臭氧清洗机的双波长 “光氧协同” 技术，既破解了传统清洗的残留与损伤难题，又契合环保需求 —— 无废水排放、无化学污染，符合认证标准。随着半导体、光学等行业向更精密方向发展，这种 “温和且高效” 的清洁方案，必将成为表面处理领域的核心支撑技术。
