在半导体芯片制造领域，"微米级"精度早已成为基础门槛——从7nm到3nm制程的演进，本质上是芯片内部线路宽度的"纳米竞赛"。但鲜为人知的是，这条"纳米级"制程的起点，往往藏在一片比发丝还细的水膜里：芯片清洗工序。

作为芯片制造中耗水量最大的环节（占比超30%），清洗用水的纯净度直接决定了芯片的良率与性能。若水中溶解性总固体（TDS）超标，微小的盐类离子或颗粒会附着在晶圆表面，导致电路短路、绝缘层失效，甚至造成整批芯片报废。

半导体清洗用水的"TDS生死线"：为什么必须严控？

半导体行业对超纯水（UPW）的质量有着近乎苛刻的要求。根据国际半导体设备与材料协会（SEMI）标准F5-0221，用于先进制程的超纯水需满足：

电阻率≥18.2MΩ·cm（对应TDS≤0.055ppm，即55ppb）；

颗粒物（≥0.2μm）≤1个/mL；

金属离子（如Na+、K+）≤1ppt（万亿分之一）。

其中，TDS（溶解性总固体）是衡量水中无机盐类含量的核心指标。即使TDS仅超标10ppb（相当于百万分之0.01），也可能在光刻、蚀刻等关键工序中形成"离子污染"，导致芯片良率下降2%-5%。对于月产能4万片的12英寸晶圆厂而言，这相当于每月损失超千万元的产值。

传统TDS检测的三大痛点：为什么需要专用分析仪？

过去，半导体厂多采用"人工采样+实验室检测"的方式监控清洗用水TDS，但这种方式已难以适应现代产线的需求：
1. 时效性差：实验室检测需2-4小时出结果，无法实时反馈水质波动，等发现问题时，可能已污染数十片晶圆；
2. 误差率高：人工采样易受容器清洁度、操作规范影响，数据偏差可达±15%；
3. 数据孤岛：检测结果仅存档，无法与产线PLC系统联动，难以实现"超标自动停机"等智能管控。

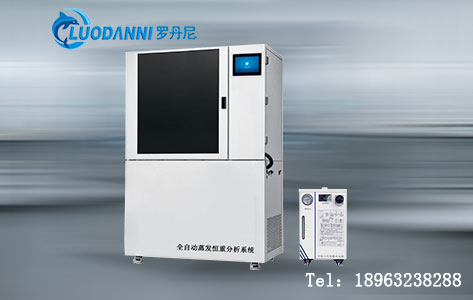

溶解性总固体分析仪：为半导体清洗用水装上"智能眼睛"

针对半导体行业的特殊需求，新一代在线式溶解性总固体分析仪通过技术创新，彻底解决了传统检测的痛点。其核心原理基于"电导率-离子浓度"的线性关系，通过多电极阵列实时测量水中阴阳离子的电导率，再换算为TDS值（公式：TDS=电导率×换算系数，半导体超纯水换算系数约0.5-0.7）。

以某头部半导体厂引入的A品牌溶解性总固体分析仪为例，其技术优势体现在：

高精度监测：采用双电极差分技术，精度可达±0.5%FS（满量程），分辨率达0.1ppb，完全满足18.2MΩ·cm超纯水的检测需求；

实时预警：内置AI算法，可设定TDS阈值（如≤55ppb），一旦超标立即触发声光报警，并联动产线关闭进水阀，避免污染扩散；

智能运维：支持自动校准（每日用18.2MΩ·cm标准液校验）、自诊断（提示电极老化、管路堵塞等问题），维护周期延长至3个月，大幅降低人工成本；

数据溯源：检测数据通过4G/5G实时上传至工厂MES系统，生成TDS趋势图、超标统计报表，为工艺优化提供数据支撑。

实战案例：某12英寸晶圆厂的TDS管控升级

国内某12英寸晶圆厂（月产能3万片）曾因清洗用水TDS波动，导致28nm制程良率长期低于92%。2024年引入在线溶解性总固体分析仪后：

TDS超标率从周均8次降至0次，28nm制程良率提升至95.3%；

人工检测成本减少60%（原需3名专职人员，现仅需1名巡检）；

工艺工程师通过分析历史数据，发现反渗透膜老化是TDS波动主因，提前更换后年节约水费超200万元。

半导体厂选型溶解性总固体分析仪的三大注意事项

1. 适配水质场景：半导体清洗用水分为"超纯水（UPW）"和"工艺水（PW）"，前者需检测痕量离子（TDS≤55ppb），后者TDS允许略高（≤500ppb）。需根据具体用水点选择量程（如0-1000ppb或0-100ppm）；
2. 抗干扰能力：半导体厂车间存在酸雾、有机物挥发，分析仪需具备IP65防护等级，电极材质建议选用316L不锈钢或聚四氟乙烯（PTFE），避免腐蚀；
3. 合规认证：优先选择通过SEMI F1-0221（半导体制造环境中化学污染控制）、ISO 17025（实验室检测）认证的产品，确保数据可靠性。

守住TDS防线，就是守住芯片竞争力

在半导体行业"摩尔定律"趋近极限的今天，清洗用水的TDS控制已从"质量保障"升级为"技术壁垒"。溶解性总固体分析仪不仅是产线的"监测工具"，更是连接工艺、质量、成本的核心枢纽。对于正在向先进制程突破的国内半导体厂而言，尽早部署高精度TDS分析仪，既是应对国际竞争的"技术刚需"，也是提升良率、降低成本的关键抓手。
