游离二氧化硅（SiO2）含量测定是评估工作场所粉尘危害的核心指标，直接关系矽肺病的预防和诊断。在国家标准GBZ/T 192.4-2007推荐的三种方法（焦磷酸法、红外光谱法、X射线衍射法）中，焦磷酸法因成本低、准确性高，被广泛用于工业卫生检测。然而，传统操作中灰化时间控制不当易导致结果显著偏差，而全自动测定仪通过精准控温与流程优化，从根本上解决了这一难题。

焦磷酸法基本原理与灰化过程的重要性

焦磷酸法的核心原理是利用硅酸盐和金属氧化物溶于245-250℃的焦磷酸，而游离二氧化硅几乎不溶的特性实现分离。灰化作为关键前处理步骤，主要用于去除有机物、碳素及硫化矿物干扰。操作流程包括：
样品在800-900℃下灰化30分钟以上

灰化残渣与焦磷酸混合加热溶解杂质

过滤、洗涤后称量游离二氧化硅残渣

若灰化时间不足，有机物残留会包裹二氧化硅，导致溶解不完全；若时间过长或温度过高，则可能改变二氧化硅晶型结构，使测定结果失真。

灰化时间对测定结果的影响机制
温度与时间的双重效应

研究表明，灰化温度在550℃以下时，时间长短对结果几乎无影响。但当温度升至600℃以上时：
灰化超过2小时：游离二氧化硅含量测定值显著降低（P<0.05）

原因：α-石英在573℃以上向β-石英转化，后者在焦磷酸中溶解度变化导致损失
残渣残留与转移损失

灰化后残渣易粘结在坩埚底部。实验数据显示：
传统方法残渣残留率平均达2.02%（标准偏差0.268%）

每增加1小时灰化时间，残渣粘附率上升约0.5%，直接造成结果偏低
杂质反应的干扰放大

石英砂中的高岭石在600℃灰化时：
脱水后结构变化，在795cm-1处产生吸收峰

对α-石英分析造成(1-2)%的正干扰

而方解石（CaCO3）在高温下与石英反应，进一步降低检测值

全自动测定仪的技术突破点

针对传统焦磷酸法的痛点，新一代全自动游离二氧化硅测定仪通过三项创新实现精准控制：
梯度控温灰化系统

内置多段程序升温：自动维持在550℃安全阈值以下

时间监控：灰化阶段倒计时报警，超时自动终止

实测数据：将灰化波动范围从±25℃缩小至±3℃
残渣全量转移技术

超声辅助清洗：坩埚底部超声震荡剥离残渣

转移率验证：通过称重反馈确保>99.5%残渣回收

对比传统方法：人为转移损失率从2.02%降至0.3%以下

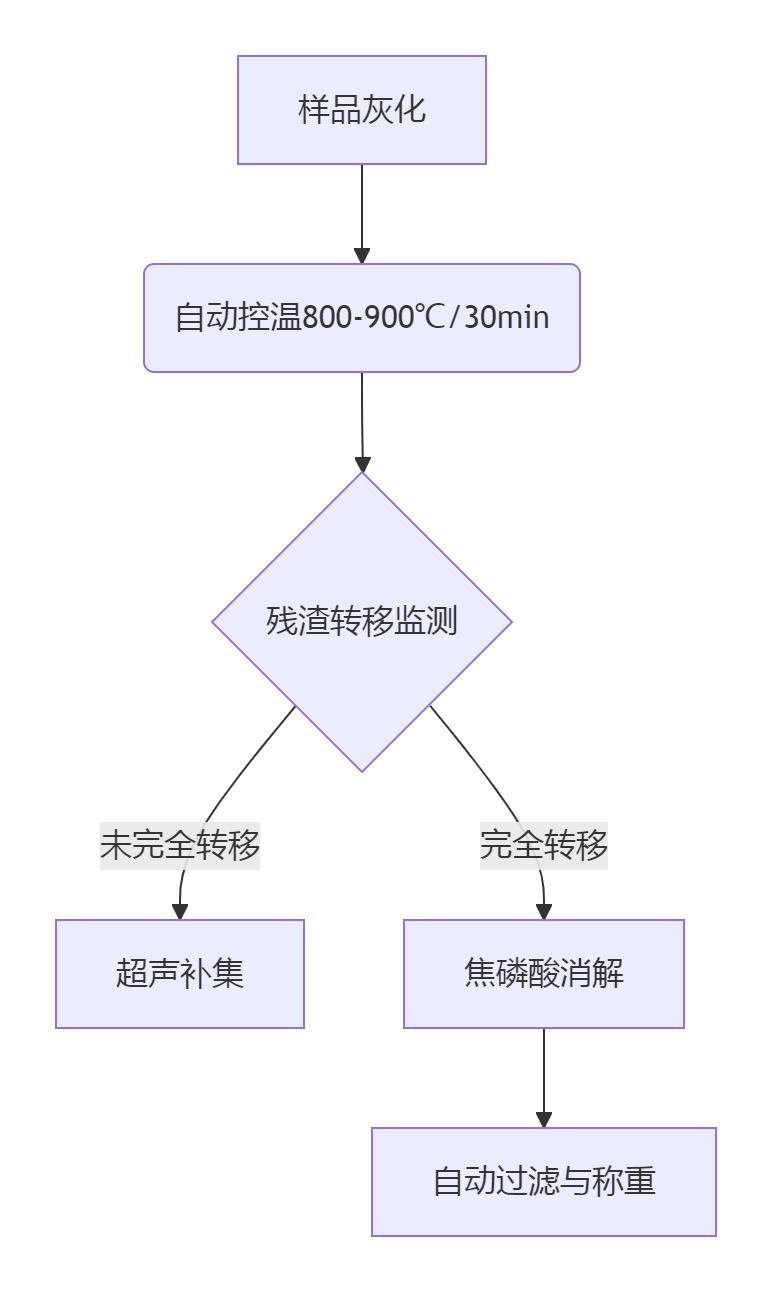

集成化流程管理

全程避免人工干预，减少操作误差

优化灰化时间的实践建议

基于实验数据，推荐以下操作规范：
温度安全阈值：灰化温度严格控制在550℃以下

时间临界点：600℃以上时灰化时间不超过2小时

复杂样品处理：

煤尘/有机粉尘：先灰化30分钟去除有机物

含硫化矿物：添加硝酸铵晶体防止硫化物干扰
残渣转移验证：灰化后瓷坩埚增重需<0.5%（超重需二次清洗）

案例对比：某水泥厂生料站粉尘样品分别用传统法与全自动测定仪分析：

- 传统法（灰化2.5小时）：游离SiO2=58.9%±3.29%

- 全自动法（灰化1小时）：游离SiO2=62.3%±0.87%

偏差主要源于过度灰化导致的晶型转化损失

灰化时间在焦磷酸法中的影响本质是热力学与动力学的平衡问题。全自动测定仪的价值不仅在于流程标准化，更在于通过实时监控与反馈机制，将灰化过程锁定在安全窗口内（温度≤550℃/时间≤120min）。随着职业卫生标准日益严格，仪器分析法正逐步替代人工操作，而理解其背后的原理，仍是正确应用检测技术的前提。
