在化工、制药、环保等领域，液液萃取技术是实现物质高效分离的核心工艺。其核心设备由三大功能模块构成，直接影响萃取效率与生产稳定性。

混合器：萃取效率的起始点
混合器作为液液萃取的起始环节，承担着打破液相界面、促进传质的关键任务。根据工作原理差异，主要分为以下类型：

1. 机械搅拌式混合器
通过高速旋转的叶轮（转速通常控制在200-800rpm）产生湍流，适用于高粘度体系。例如石油化工中常用的锚式搅拌器，可处理500-2000cP的原油乳化液。

2. 喷洒式混合器
利用高压泵将萃取剂雾化喷淋，增大接触面积。某农药厂采用三级喷淋塔，使维生素B12的萃取率从72%提升至93%。

3. 脉冲混合器
通过周期性压力波动（频率0.5-5Hz）实现液滴破碎，特别适合处理含固体颗粒的体系。某稀土冶炼厂应用后，杂质分离精度达99.6%。

选型要点：需综合处理量（通常1-50m3/h）、粘度范围（1-1000cP）、气液比（1:1至10:1）等参数，优先选择可调节搅拌强度的模块化设计。

分离器：决定最终纯度的关键
分离器性能直接影响产品合格率，主流技术路线包括：

1. 重力沉降分离器
依靠密度差自然分层，适用于大流量低精度场景。某炼油厂采用直径3m的立式沉降罐，日处理量达2000吨，油水分离效率稳定在98%以上。

2. 离心分离器
通过离心力场（通常3000-12000rpm）加速相分离，某生物医药企业使用碟片式离心机，将抗体纯度从85%提升至99.2%。

3. 膜分离耦合系统
集成微滤/超滤膜组件，实现连续化生产。某电子厂废水处理线采用陶瓷膜+离心萃取组合工艺，金属回收率突破99.5%。

技术突破：新型涡流分离器通过螺旋导流片设计，使分离效率提升40%，能耗降低25%。

循环系统：稳定运行的保障
完整的循环系统包含三大子模块：

1. 智能输送系统
耐腐蚀泵组：针对强酸（pH<2）、强碱（pH>12）环境，推荐采用哈氏合金或衬氟材质

流量控制系统：采用PID调节阀，精度可达±1%

2. 在线监测模块
多参数传感器：实时监测pH（0.01级）、电导率（±1μS/cm）、浊度（<1NTU）

自动调节系统：根据在线数据动态调整操作参数

3. 安全防护体系
防爆设计：电机防护等级IP66，防爆等级ExdⅡCT6

废气处理：集成活性炭吸附+催化燃烧装置，VOCs去除率>98%

典型应用场景对比

选型与运维建议
1. 工艺匹配：小试阶段需验证不同雷诺数（Re=1000-10000）下的传质系数
2. 材料选择：接触强腐蚀介质时，优先选用316L不锈钢或陶瓷内衬
3. 能效优化：采用变频控制可使能耗降低15-30%
4. 维护规范：定期检测密封件磨损（建议每5000小时更换），清洗周期根据物料特性确定

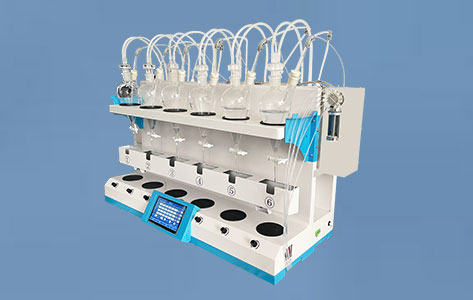

通过三大核心组件的协同优化，现代全自动液液萃取仪设备已实现从实验室（50-500mL）到工业化（100m3以上）的全尺度覆盖。随着微通道萃取、超临界流体萃取等新技术的应用，设备集成度与智能化水平将持续提升，为各行业的高质量发展提供关键技术支撑。
