一、半导体光刻工艺中旋涂环节的核心地位

在半导体制造全流程中，光刻是决定芯片线宽精度与器件性能的核心工艺，而旋涂（Spin Coating）则是光刻工序的第一道关键步骤。其作用是在硅片表面形成一层厚度均匀、表面平整的光刻胶薄膜，这层薄膜的质量直接影响后续曝光分辨率、图形转移精度与最终良率。

标准旋涂工艺分为四个连续阶段：滴胶铺展、加速甩胶、恒速成膜、溶剂挥发。整个过程对工艺参数的一致性要求极高，尤其是 3000–6000rpm 的成膜主区间，转速波动每偏差 1%，就可能导致膜厚偏差超过 2%，直接造成整片晶圆显影异常。

目前主流制程中，光刻胶膜厚控制精度要求达到 ±3% 以内，先进制程甚至要求 ±1%。这意味着旋涂设备不仅要能达到目标转速，更要在带载状态下保持转速恒定、加速度可控、振动抑制达标。正是这一严苛要求，使得不同定位的旋涂设备在光刻场景下呈现出显著的性能分化。

二、光学薄膜旋涂仪的工作原理与技术特点

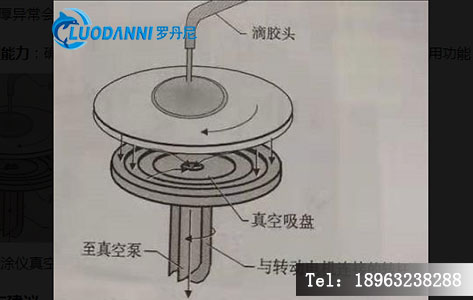

光学薄膜旋涂仪，又称匀胶机、甩胶机，其核心工作原理与光刻旋涂设备同源：通过真空吸盘固定基片，电机带动主轴高速旋转，利用离心力使滴加在基片中心的液态材料向边缘均匀铺展，溶剂挥发后形成固态薄膜。

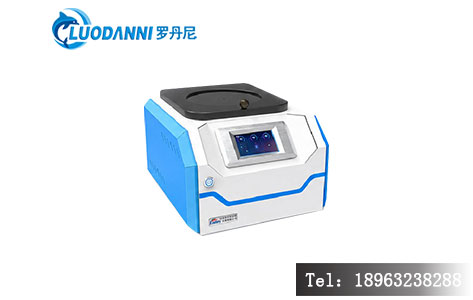

常规光学薄膜旋涂仪的典型技术参数包括：

• 转速范围：0–10000rpm，部分型号可达 12000rpm
• 转速精度：标称 ±1rpm
• 程序控制：支持 5–10 段分段调速
• 基片适配：10mm 小片至 8 英寸晶圆
• 腔体材质：多为不锈钢或工程塑料
• 均匀性：标称≤±3%（中心区域测试）

这类设备最初面向光学涂层、溶胶凝胶薄膜、聚合物涂层等材料研发场景设计，广泛应用于光学器件、太阳能电池、显示面板等领域的薄膜制备。其优势在于通用性强、价格适中、操作灵活，能够适配多种液态材料与不同尺寸的基片。

从纯原理角度看，光学薄膜旋涂仪完全可以完成光刻胶的涂布动作 —— 只要能稳定旋转、具备真空吸附，就能让光刻胶在硅片上铺展成膜。但 "能涂" 与 "能用在光刻工艺中" 是两个完全不同的概念，二者之间的差距体现在工艺稳定性、洁净度控制与长期可靠性等多个维度。

三、光刻专用旋涂设备与光学薄膜旋涂仪的核心差异

半导体光刻工艺对旋涂设备的要求远高于普通光学薄膜制备，这种差异并非体现在最高转速上，而是体现在一系列容易被忽略的细节指标中。

1. 转速控制与带载稳定性差异

光学薄膜旋涂仪的标称转速精度通常是空载测试值，一旦吸附 6 英寸以上晶圆并承受光刻胶流体冲击，实际转速会出现波动与滞后。而光刻工艺要求从低速铺胶到高速成膜的全过程中，转速偏差必须控制在极小范围内，且加速度曲线可精确复现。

光刻专用匀胶机普遍采用闭环伺服电机系统，能够实时监测带载转速并动态补偿，确保每一片晶圆的旋涂曲线完全一致。这对于批量生产中的工艺稳定性至关重要 —— 同批次百片晶圆的膜厚偏差必须控制在纳米级。

2. 洁净度与颗粒控制等级不同

半导体光刻必须在洁净室环境中进行，微米级颗粒就可能造成图形缺陷。光刻专用设备在腔体设计、风道流向、排气系统、材质释气性等方面都经过专项优化，可达到 Class 100 甚至更高洁净等级要求。

普通光学薄膜旋涂仪多数未做洁净室适配优化，电机碳刷、腔体接缝、排气回路都可能成为颗粒污染源，直接用于光刻工艺会显著增加缺陷率。尤其对于亚微米级制程，颗粒污染是导致良率下降的主要原因之一。

3. 工艺配套与集成能力差距

量产线光刻旋涂并非独立工序，而是与 HMDS 底胶处理、软烘、冷却、显影等环节联动组成完整的匀胶显影单元。专业设备具备自动化上下片、边缘去胶、背面清洗、氮气保护等配套功能，可无缝接入产线自动化体系。

光学薄膜旋涂仪多为单机手动操作，缺乏去边、背洗等光刻必备功能，也无法与光刻机、热板等设备形成联动。这意味着即使涂布质量达标，也难以融入完整的光刻工艺流程。

4. 耐腐蚀性与长期可靠性

光刻胶及其配套溶剂多为有机溶剂，具有一定挥发性与腐蚀性。专业光刻设备的腔体、管路、密封件均采用耐光刻胶腐蚀的特种材质，可支持 7×24 小时连续运行。

通用光学薄膜旋涂仪的密封件与腔体材质多为通用规格，长期接触光刻胶溶剂易出现老化、溶胀问题，进而引发漏气、转速不稳、颗粒脱落等连锁故障。

四、什么场景下可以选用光学薄膜旋涂仪

尽管存在上述差异，但光学薄膜旋涂仪并非完全不能用于光刻场景，关键在于应用场景与制程要求的匹配度。

适用场景一：高校实验室与科研院所研发
对于高校微纳加工平台、材料实验室等场景，以科研验证、小批量样品制作为主，对产能与长期稳定性要求不高，选配高配光学薄膜旋涂仪完全可以满足光刻胶涂布需求。尤其是支持 10 段以上程序编辑、转速精度 ±1rpm、配备防腐腔体的型号，能够覆盖绝大多数科研级光刻实验。

适用场景二：MEMS 与分立器件试制
MEMS 传感器、功率器件等产品的光刻线宽多在微米级，对膜厚均匀性的容忍度相对宽松。在产品试制与小批量生产阶段，高品质光学薄膜旋涂仪可作为性价比方案使用，待量产阶段再升级专业设备。

适用场景三：厚胶光刻与特殊材料涂布
对于 SU-8 等厚胶光刻、聚合物旋涂、介电层沉积等对分辨率要求不高的工艺，光学薄膜旋涂仪的性能余量充足。这类应用更关注材料兼容性与厚度范围，而非极致的均匀性与洁净度。

必须选用专业光刻设备的场景：

• 线宽≤1μm 的先进制程
• 批量量产线（月产能千片以上）
• 对良率要求极高的集成电路制造
• 深紫外（DUV）等高端光刻工艺

五、光刻工艺旋涂设备选型核心指标

无论选择专业光刻匀胶机还是高配光学薄膜旋涂仪，以下六项指标都是评估光刻适配性的核心标准：

1. 转速控制方式：优先选择闭环伺服控制，避免开环调速方案。重点关注带载转速波动值，而非空载最高转速。光刻成膜主区间在 3000–6000rpm，盲目追求万转以上转速并无实际意义。
2. 程序分段能力：完整光刻旋涂需要低速滴胶、加速铺展、高速成膜、低速甩干至少 4 个阶段，建议选择支持 8 段以上可编程的设备，预留工艺优化空间。
3. 真空吸附系统：必须采用无油真空泵，避免油气污染晶圆。吸盘平整度与同心度直接影响膜厚均匀性，建议选配精密加工的铝合金或陶瓷吸盘。
4. 腔体材质与洁净度：优先选择 PP、PTFE 等防腐低释气材质腔体，避免普通碳钢或劣质不锈钢。关注设备是否具备排风接口与气流优化设计。

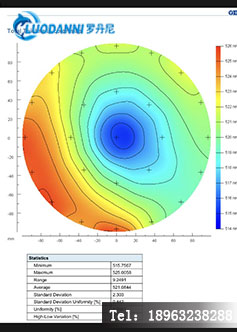

5. 均匀性实测数据：不要只看标称值，要求提供整晶圆多点测试数据，重点关注边缘 3mm 区域的厚度偏差。光刻工艺对边缘均匀性同样敏感，边缘胶厚异常会导致显影缺陷。
6. 配套扩展能力：确认设备是否可升级边缘去胶、背面清洗、氮气保护等光刻常用功能，避免后期工艺升级时设备无法适配。

六、总结与建议

回到最初的问题：半导体光刻工艺可以用光学薄膜旋涂仪吗？答案是 ——科研与小批量试制场景可以用，量产与先进制程场景不建议用。

光学薄膜旋涂仪与光刻专用匀胶机共享相同的离心成膜原理，但在转速稳定性、洁净控制、工艺集成度、长期可靠性四个维度存在明确代差。对于预算有限的研发团队，选择高配光学薄膜旋涂仪是兼顾性能与成本的务实方案；而对于量产线与高端制程，专业光刻匀胶设备是保障良率与工艺稳定性的必要投入。

选型时建议优先评估自身的线宽要求、产能规模与预算区间，不必盲目追求高端设备，也不应为节省成本牺牲工艺底线。在正式采购前，建议携带实际使用的光刻胶与基片进行打样测试，用实测膜厚均匀性数据作为决策依据。

Q&A 常见问题

Q1：光学薄膜旋涂仪涂光刻胶，膜厚能达到多少？
A：取决于光刻胶粘度与转速设置，常规正性光刻胶在 2000–6000rpm 下可实现 200nm–2μm 厚度范围，SU-8 等厚胶可达数十微米，与专业设备原理一致。

Q2：普通旋涂仪改造成光刻用需要做哪些升级？
A：主要包括更换无油真空系统、升级腔体防腐材质、增加排风接口、优化电机闭环控制四个方面，但改造后仍难达到量产级洁净标准。

Q3：4 英寸晶圆光刻用光学薄膜旋涂仪够用吗？
A：对于线宽 2μm 以上的科研或小批量场景基本够用；线宽 1μm 以下建议选择光刻专用匀胶机，均匀性与颗粒控制更有保障。

Q4：旋涂均匀性 ±3% 是什么水平？
A：这是实验室级设备的典型水平，对应中心区域测试值。量产光刻设备通常要求整晶圆（含边缘）均匀性≤±2%，先进制程可达 ±1% 以内。

Q5：光刻旋涂必须在洁净室里做吗？
A：严格来说是的，颗粒污染会直接造成图形缺陷。线宽越细，对洁净等级要求越高。万级洁净室可满足微米级工艺，亚微米级需千级甚至百级。

半导体光刻工艺可以用光学薄膜旋涂仪吗？选型差异与适用场景全解析
