一、为什么紫外臭氧清洗后会出现表面残留？

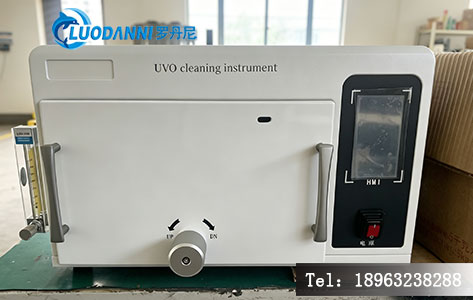

很多用户存在一个认知误区：认为紫外臭氧清洗机既然是 "干法无残留" 技术，就不应该出现任何表面残留。事实上，UVO 清洗的无残留是有前提条件的 —— 它只针对可被臭氧氧化的有机污染物，且需要足够的光强、浓度和反应时间。当工艺条件不匹配或污染物成分复杂时，残留就会出现。

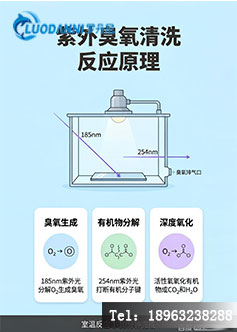

从反应原理来看，紫外臭氧清洗依靠 185nm 紫外线将氧气转化为臭氧，同时 254nm 紫外线裂解有机分子键，活性氧原子将有机物氧化为挥发性气体。整个过程依赖 "紫外光到达表面 + 臭氧接触污染物 + 充分反应时间" 三个必要条件，任一环节缺失都会导致残留。

实际生产中，残留产生的核心原因主要有以下 5 类：

1. 紫外灯管老化导致效能衰减

低压汞灯的有效使用寿命通常为 2000-3000 小时，超过寿命后，185nm 波段输出功率会大幅衰减，臭氧生成量显著下降。很多用户只关注灯管是否点亮，却忽略了紫外输出强度的衰减 —— 灯管还在发光，但臭氧浓度已不足以彻底分解污染物，导致清洗不彻底形成残留。

2. 工艺参数设置不合理

清洗时间不足、样品距离灯管过远、氧气流量不当是最常见的参数问题。光强与距离平方成反比，样品距离灯管每增加一倍，表面接收的紫外强度下降 75%。对于光刻胶等重度有机污染，常规 5 分钟清洗只能去除表层，底部残留无法完全分解。

3. 污染物类型超出 UVO 处理能力

紫外臭氧清洗只对碳氢类有机污染物有效，对金属颗粒、尘埃、无机盐等无机污染物完全无法分解。如果样品预处理不到位，表面带有大量无机颗粒，UVO 清洗后有机物被去除，但无机颗粒会留在表面，形成肉眼可见的残留。此外，经过等离子刻蚀后碳化的光刻胶残留，因结构致密也难以被单纯 UVO 去除。

4. 结构遮挡造成清洗盲区

紫外线沿直线传播，无法绕过障碍物。对于高深宽比结构、沟槽、通孔底部以及金属电极遮挡的侧面区域，紫外光无法直接照射，臭氧扩散也受限，这些区域会成为清洗盲区，污染物无法被有效分解而形成残留。

5. 腔体内部污染造成二次污染

长期使用后，腔体内壁、石英托盘、灯管表面会积累挥发再沉积的污染物。如果不定期清洁腔体，这些积累的污染物会在清洗过程中部分脱附，重新沉积到样品表面，形成二次污染残留。尤其是腔体门体密封圈附近，容易积累油污和灰尘。

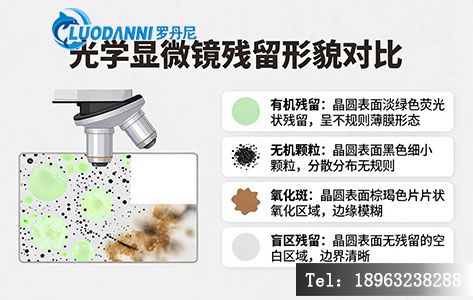

二、常见表面残留类型与识别方法

处理残留前，首先要准确判断残留类型，不同残留的处理方式完全不同：

简单的鉴别方法：用异丙醇（IPA）轻轻擦拭，如果残留能被擦除，多为有机残留或松散颗粒；如果擦不掉且有明显边界，可能是碳化残留或氧化层；如果呈颗粒状随机分布，则是无机颗粒污染。

三、不同类型残留的针对性处理方案

1. 有机残留与碳化残留的处理

这是最常见的残留类型，多出现在光刻胶去胶、油脂去除等场景。

轻度有机残留（清洗不彻底）：

• 第一步：调整参数二次清洗。将样品距离灯管调整至 5-10mm，延长清洗时间至 15-20 分钟，如有加热功能可升温至 80-120℃，提升反应速率 30%-50%
• 第二步：通入纯氧替代空气。纯氧环境下臭氧浓度可提升 3-5 倍，对于顽固有机残留效果显著
• 第三步：翻面二次清洗。对于双面或有一定厚度的样品，翻面后再次清洗，确保各面充分受光

重度碳化残留（刻蚀后硬胶）：
单纯 UVO 难以去除碳化层，需要采用 "湿法预处理 + UVO 精洗" 的组合工艺：

• 先用 NMP 或专用去胶液浸泡 5-10 分钟，软化碳化层结构
• 取出后用异丙醇冲洗，氮气吹干
• 再放入紫外臭氧清洗机处理 5-8 分钟，去除残余溶剂和痕量有机物
• 条件允许可选用真空型紫外臭氧清洗机，高纯度臭氧环境下效率提升 3 倍以上

2. 无机颗粒残留的处理

无机颗粒无法被臭氧氧化，必须采用物理方式预处理：

• 大颗粒：清洗前用高纯氮气（999%）吹扫样品表面，去除松散颗粒
• 细颗粒：用异丙醇超声清洗 1-2 分钟，氮气吹干后再进行 UVO 清洗
• 已产生的颗粒残留：不可直接用 UVO 反复照射，否则颗粒可能被 "焊" 在表面。应先用湿法清洗去除颗粒，再做 UVO 终洗
• 预防建议：整个操作过程在百级 / 千级超净台内进行，样品转移使用真空吸笔，避免手指接触

3. 金属氧化残留的处理

铝、铜等活泼金属在臭氧环境下长时间处理，表面会形成厚氧化层，表现为彩色斑纹。这种情况不是污染物残留，而是基材本身被氧化。

处理方案：

• 立即缩短清洗时间，控制在 3 分钟以内
• 降低处理温度，室温下进行
• 采用 "短时多次" 的脉冲清洗模式，减少氧化累积
• 对于已形成的氧化层，可采用稀酸短暂浸泡去除，之后立即用纯水冲洗并吹干

4. 盲区遮挡残留的处理

对于深孔、沟槽、遮挡区域的残留，单纯紫外臭氧清洗效果有限：

• 调整样品摆放角度，倾斜 45° 放置，让紫外光尽可能照射到侧壁
• 延长清洗时间，依靠臭氧扩散缓慢分解盲区污染物
• 更优方案是采用 "湿法浸泡 + UVO 终洗" 组合，利用液体的毛细作用进入深孔去除残留，再用 UVO 去除溶剂残留

四、从根源避免残留：操作流程优化与日常维护

标准操作优化流程

按照以下流程操作，可将残留发生率降低 80% 以上：

1. 预处理阶段：肉眼检查样品表面，有明显颗粒或油污时先做氮气吹扫或异丙醇擦拭
2. 腔体检查：开机前观察石英托盘和腔体内壁是否有明显污渍，定期清洁
3. 参数设置：根据污染程度设置时间，常规有机污染 5-8 分钟，光刻胶 10-15 分钟，样品距灯管 5-10mm
4. 运行监控：观察腔体内淡蓝色臭氧光晕是否均匀，定期检测灯管使用时长
5. 取出时机：程序结束后等待 2-3 分钟排气再开门，取出后 4 小时内进入下道工序，避免二次吸附

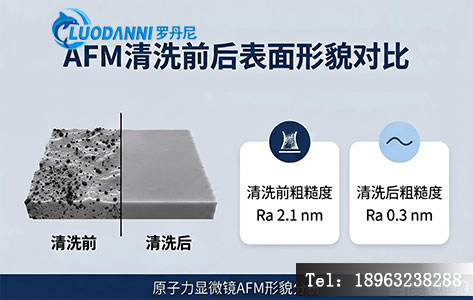

6. 效果验证：可用接触角测量快速验证，水滴接触角小于 10° 表明表面有机物已基本去除

日常维护要点

• 灯管更换：累计使用 2000 小时或光强衰减超过 30% 时及时更换，不要等到灯管完全不亮

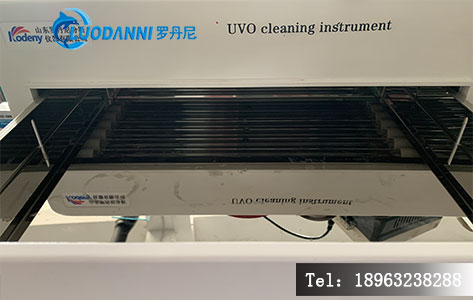

• 腔体清洁：每周用无尘布蘸取少量异丙醇擦拭腔体内壁和石英托盘，每月清洁灯管表面浮尘
• 密封圈保养：定期检查门体密封圈，有油污及时擦拭，保持密封性能
• 进气过滤：设备进气口的滤芯定期更换，避免空气中的灰尘进入腔体

五、Q&A （常见问题）

Q1：紫外臭氧清洗后表面有白雾状残留是什么原因？
A：最常见的原因是环境湿度过高，清洗过程中生成的水汽在样品表面凝结，或腔体长期未清洁导致污染物挥发再沉积。建议降低环境湿度，清洁腔体后重新清洗。

Q2：为什么同样参数下，有的样品干净有的有残留？
A：可能有三个原因：一是样品初始污染程度不同；二是样品摆放位置不同，中心区域光强高于边缘；三是基材材质差异，某些材料会消耗臭氧导致局部浓度不足。建议将样品均匀摆放，重要样品放在灯管正下方。

Q3：紫外臭氧清洗可以去除光刻胶底膜吗？
A：可以。对于几十纳米厚的光刻胶底膜残留，UVO 清洗效果很好，通常 5-8 分钟即可完全去除。但对于经过高温坚膜或刻蚀后碳化的底膜，需要适当延长时间或配合湿法预处理。

Q4：清洗后样品表面亲水角达标，但显微镜下还有小点，是残留吗？
A：接触角达标说明有机污染物已基本去除，显微镜下的小点大概率是无机颗粒或空气中的落尘。这种情况不影响表面能，但可能影响光学或电学性能，建议在更高洁净度环境中操作。

Q5：残留会影响后续镀膜或键合工艺吗？
A：会。有机残留会导致镀膜附着力差、膜层脱落，键合强度下降甚至漏气。根据 SEMI 统计，约 60% 的封装失效与表面污染相关。因此清洗后必须验证清洁度，确认无残留再进入下道工序。
