一、张江 12 寸晶圆产线扩产背后的清洗工序需求

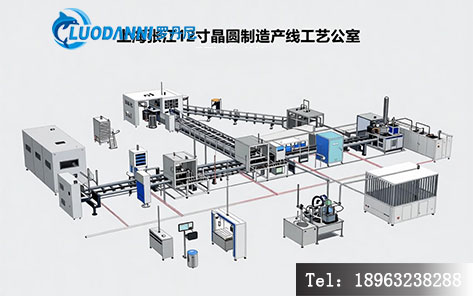

上海张江科学城作为国内集成电路产业的核心集聚区，聚集了多条 12 英寸晶圆制造产线，覆盖逻辑芯片、功率器件、存储芯片等多个品类。近年来随着下游汽车电子、AI 算力芯片的需求持续增长，区域内多条产线启动产能扩充，单条产线新增 32 万片 / 月的 12 寸晶圆产能已成为行业内较为典型的扩产规模。

在晶圆制造的数百道工序中，清洗工序贯穿始终，晶圆表面的微颗粒、有机沾污会直接影响光刻精度与器件良率，尤其是 90nm 以下制程，颗粒控制是良率提升的核心环节。相比于传统湿法清洗，UVO 紫外臭氧清洗作为干法清洗工艺的代表，无需大量化学试剂，对晶圆表面的有机污染物与附着性微颗粒有高效去除效果，常被配置在光刻前、沉积前等关键节点，是 12 寸产线中不可或缺的配套设备。

二、32 万片 / 月产能下的颗粒去除工序节拍要求

2.1 产线的工艺节拍测算

要确定 UVO 设备的配置数量，首先需要明确产线的有效工艺节拍。按照行业通用的产线规划标准，32 万片 / 月的 12 寸晶圆产能，按每月 30 天、全天 24 小时运转计算，理论平均节拍约为 13.5 秒 / 片。但在实际生产中，需要考虑设备维保、产品换型、工艺调整等停机时间，产线整体稼动率通常按 80%-85% 计算，因此实际有效节拍要求约为 11 秒 / 片，也就是清洗工序需要匹配这一节拍，避免成为产线瓶颈。

2.2 UVO 清洗工序的工艺特性

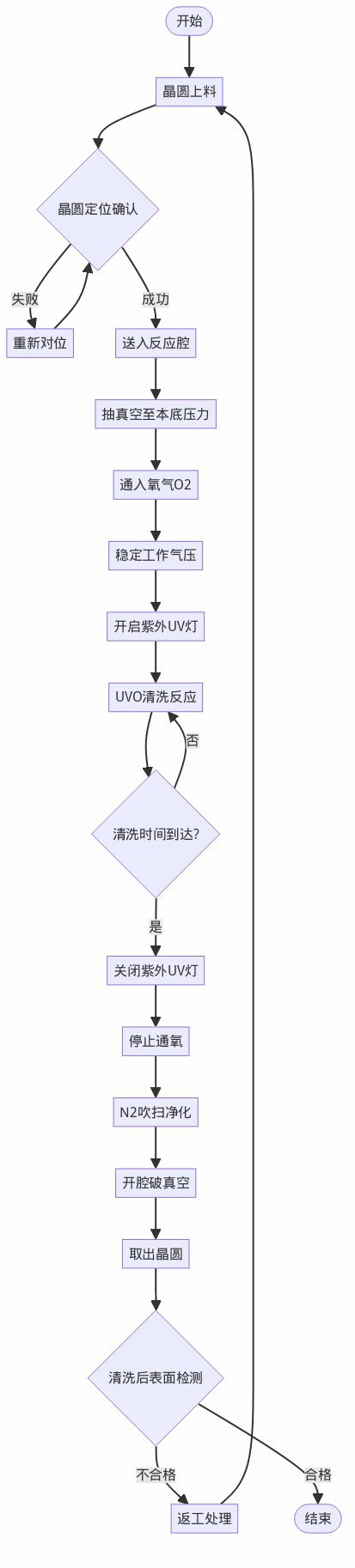

UVO 紫外臭氧清洗的核心原理是通过 185nm 与 254nm 双波段紫外光照射，激发腔体内的氧气生成臭氧与活性氧原子，氧化分解晶圆表面的有机污染物，同时借助气体流动带走部分附着性微颗粒。对于 12 寸晶圆而言，为保证清洗均匀性，单片式处理是当前高端产线的主流方案，单批次处理会存在边缘与中心的均匀性差异，难以满足先进制程的颗粒控制要求。

通常情况下，针对光刻前的有机沾污与微颗粒去除，单片式 UVO 清洗的标准工艺时间在 30-60 秒之间，具体时长根据污染物类型与洁净度要求调整。这一工艺时长决定了单台设备无法直接匹配产线的整体节拍，需要通过多台设备并行配置来满足产能需求。

三、单台 UVO 紫外臭氧清洗机的实际产能测算

3.1 设备核心处理效率参数

以目前国内 12 寸产线常用的单片式 UVO 紫外臭氧清洗设备为例，标准机型针对 12 英寸晶圆的单工位处理周期约为 45 秒，包含晶圆传送、工艺处理、腔体吹扫全流程。按纯理论运转计算，单台设备每小时可处理晶圆数量为：3600 秒 ÷ 45 秒 / 片 = 80 片 / 小时。

3.2 考虑稼动率的实际月产能

在量产环境中，设备无法实现 100% 持续运转，需要预留日常维护、备件更换、工艺调试的时间。半导体制造产线中，清洗类设备的额定稼动率通常要求≥90%，同时扣除产线整体的停机缓冲，有效工作时长按每天 22 小时、每月 30 天计算，单台设备的月实际产能为：

80 片 / 小时 × 22 小时 / 天 × 30 天 / 月 × 90% 稼动率 = 47520 片 / 月

也就是说，一台标准的 12 寸单片式 UVO 紫外臭氧清洗机，稳定量产状态下的月处理能力约为 4.7 万片左右。

四、32 万片 / 月产能对应的设备配置数量

结合单台设备的月产能，理论上满足 32 万片 / 月产能需要的设备数量为：320000 片 ÷ 47520 片 / 台 ≈ 6.73 台。

但在产线实际规划中，不能仅按理论值配置，还需要考虑两个核心因素：

1. 冗余备份：半导体产线连续生产属性强，单台设备故障可能导致整条工序停线，因此通常会配置备用设备，降低停线风险。
2. 峰值产能与工艺波动：不同产品的清洗工艺时长存在差异，部分高要求制程的处理时间会延长，设备产能会相应下降，需要预留一定的产能缓冲。

综合以上因素，32 万片 / 月的 12 寸晶圆产线，针对颗粒与有机污染物去除的 UVO 清洗工序，合理的配置数量为 7-8 台单片式紫外臭氧清洗机，其中 6 台承担日常量产产能，1-2 台作为备份与峰值产能补充，可在保证产线稼动率的同时，满足不同制程的工艺需求。

五、晶圆产线 UVO 清洗设备的选型核心考量

确定配置数量后，设备选型是影响最终清洗效果与产线运行成本的关键。对于 12 寸晶圆产线的 UVO 清洗设备，选型时需要重点关注三个维度：

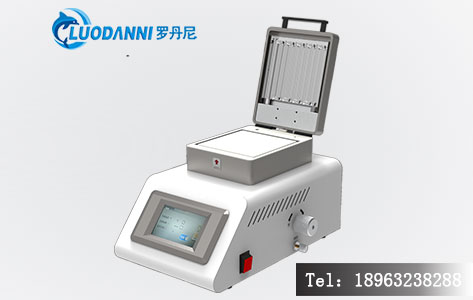

第一是工艺适配性。设备需要支持 12 英寸晶圆的全片均匀性处理，紫外灯的辐照均匀度需控制在 ±5% 以内，同时可灵活调整工艺时间与臭氧浓度，适配不同制程节点的颗粒去除要求。目前国内主流的 12 寸晶圆专用 UVO 紫外臭氧清洗机中，UV-130 型号凭借稳定的辐照均匀度与可调的工艺参数，在多条 12 寸产线的扩产项目中得到应用，其单片式腔体结构可较好匹配先进制程的洁净度要求。

第二是产线兼容性。设备尺寸需要适配产线的洁净室布局，同时支持标准的机械臂自动上下片，能够无缝接入产线的自动化物料系统，减少人工干预带来的二次污染。

第三是运维成本。紫外灯管作为核心耗材，使用寿命与更换成本直接影响长期运营支出。选型时应优先选择灯管寿命长、备件供应稳定的设备，降低长期运维压力。

六、总结

上海张江 12 寸晶圆产线新增 32 万片 / 月产能的背景下，针对晶圆表面微颗粒与有机沾污的去除工序，采用单片式 UVO 紫外臭氧清洗方案时，综合产能、稼动率与冗余备份要求，合理配置数量为 7-8 台。对于正在规划产线扩产的半导体企业而言，除了测算设备数量，还需要结合自身制程的洁净度要求、产线自动化水平选择适配的设备型号，在保证良率的同时控制整体投入成本。

Q&A 常见问题

Q1：12 寸晶圆产线中，UVO 紫外臭氧清洗通常设置在哪些工艺节点？
A：主要配置在光刻胶涂覆前、薄膜沉积前、晶圆键合前等关键工序前，用于去除表面有机沾污与附着性微颗粒，提升后续工艺的良率。

Q2：紫外臭氧清洗机可以去除所有类型的晶圆颗粒吗？
A：UVO 清洗对有机污染物与附着性微颗粒去除效果显著，对于金属颗粒、无机颗粒通常需要搭配湿法清洗工艺共同完成，是晶圆清洗体系的组成部分。

Q3：UVO 清洗设备的稼动率一般按多少规划更合理？
A：量产产线通常按 90% 的设备稼动率规划，同时预留 10% 的时间用于日常维护、灯管更换与工艺调试。

Q4：单片式与批处理式紫外臭氧清洗机该如何选择？
A：先进制程优先选择单片式，保证清洗均匀性；成熟制程、对成本敏感的产线可选择批处理式，提升单机产能。
